玻璃鋼罐體因為抗腐蝕性好、耐用等特點一直是軟化水設備選用材質，但同時，它也存在硬、脆的特點，在使用過程中不能承受負壓，否則就會出現破裂或者吸扁的現象！當出現這種情況的時候，有的客戶會給我們打來電話訴苦并懷疑是產品的質量問題，在此小編專門請教了長沙濱瑞熊先生，就罐體破裂、吸扁的問題為大家做詳細解釋！

據熊先生介紹，玻璃鋼罐體的水處理設備使用過程中，若是設備的高壓泵直接從罐中吸水，或者是系統排空時罐體位置與排空點之間存在高度差，就會形成負壓，由于玻璃鋼罐體所能承受的負壓是127mmHg，若超出承受范圍，就會導致罐體肩部破裂或者被吸扁。

現在，讓我們一起來看一下現場案例：

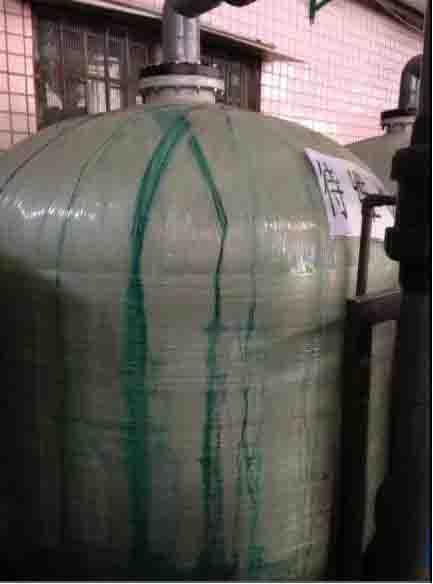

案例一

使用時間：3個月

問題：PE內膽肩部破裂

原因：出水管過長并向下延伸，造成每次停機后罐體內長時間存在負壓

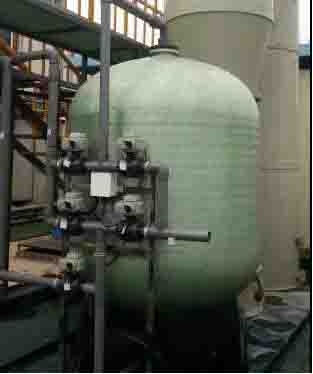

案例二

使用時間：6個月

問題：PE內膽肩部破裂

原因：罐體產水直接進入RO泵，每次停機時瞬間產生負壓

案例三

使用時間：8個月

問題：PE內膽肩部破裂

原因：排污管道過長，向下延伸8米，罐體內反、正洗切換時瞬間產生負壓

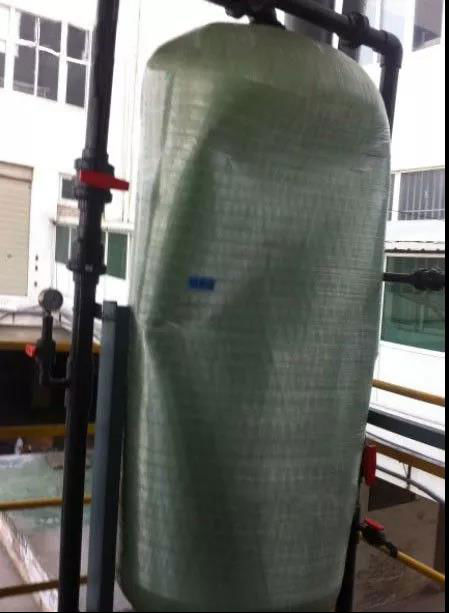

案例四

使用時間：3天

問題：罐體被吸扁，PE內膽未破裂

原因：產水管向下延伸四層樓，停泵瞬間負壓把罐體吸扁

長沙濱瑞技術員經過多次現場勘查發現，出現這些現象的主要原因是在運行過程中，這些設備內出現持續或短暫的負壓，且設備均未安裝防負壓閥，在經過長期多次的瞬間負壓后，罐體就會出現脫層現象，最終導致肩部破裂。

那都有哪些原因會造成罐體內產生負壓呢？

下面小編就給大家列舉一些常見的情況：

1、罐體（沙、碳、軟）產水直接進入RO泵，設備運行時，原水泵及RO泵同時停止，罐體內出現負壓，尤其是運行壓力較低時（小于1KG），容易出現瞬間負壓。

2、罐體產水管較長或低于罐體高度，設備在運行時，原水泵突然停止，此時容易產生負壓。

3、設備在反洗、正洗、運行之間切換時，如果排污管較長并低于罐體高度，也容易產生負壓。

4、操作人員的誤操作，也會經常出現負壓。

除以上這些情況外，還有一些其他原因也會導致罐體負壓，在此就不一一舉例了。

知道了負壓形成的原因，那問題該如何解決呢？下文小編將為您詳細解答如何避免玻璃鋼罐產生負壓。

長沙濱瑞致力于為客戶研發生產安裝簡單、使用方便、運行穩定的自動軟水器，廣泛運用于鍋爐廠、洗滌、酒店、醫院、別墅、太陽能、空氣能、暖通（中央空調）、工廠等以及使用地下水的行業，如您有相關需求，歡迎咨詢在線客服，或致電：15607310899！
